Czujnik zegarowy

Symulator Czujnika zegarowego

• Czym jest symulator
• Uruchomienie i podstawy interfejsu
• Tryb Nauka
• Jak odczytać wynik na czujniku zegarowym
• Ręczna regulacja elementów narzędzia
• Opcje i możliwości dodatkowe
• Tryb Test umiejętności
• Wyniki, historia i eksport do PDF
• Najczęstsze pytania (FAQ)
• Informacje dla nauczyciela
• Informacje dla ucznia

Czym jest symulator

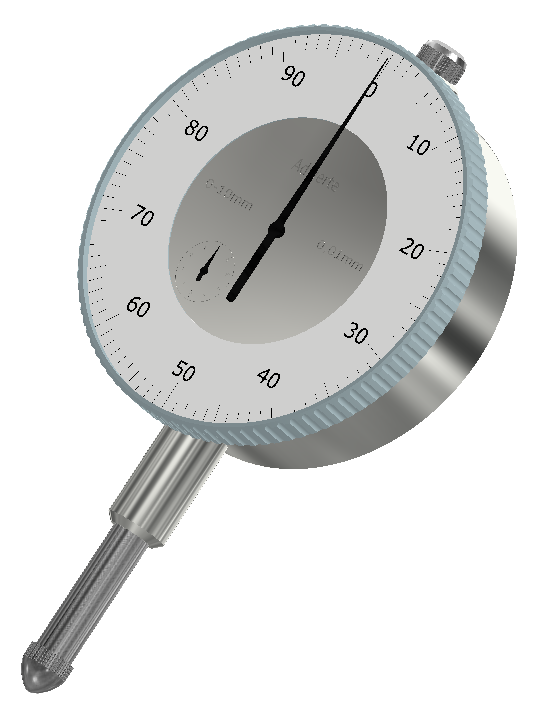

Symulator „Czujnik zegarowy” to wirtualny odpowiednik przyrządu pomiarowego wykorzystywanego do pomiaru małych przemieszczeń, odchyłek kształtu i położenia (np. bicia wałka, płaskości powierzchni). Pozwala ćwiczyć odczyt wartości z tego typu przyrządów, bez konieczności posiadania fizycznego narzędzia. Ma dwa tryby pracy: Nauka (swobodne ćwiczenie odczytu) oraz Test umiejętności (sprawdzian z zapisem i eksportem wyników).

Uruchomienie i podstawy interfejsu

1. Kliknij przycisk ▶ Uruchom symulator na ekranie powitalnym.
2. Na komputerze zalecane jest przejście w tryb pełnoekranowy (ikona ⛶) – ułatwia to precyzyjny odczyt skali.
3. Na telefonie lub tablecie pojawi się komunikat z prośbą o obrót urządzenia do trybu poziomego – warto z niego skorzystać, ekran roboczy jest wtedy czytelniejszy.
4. Poczekaj, aż pasek „Ładowanie modelu…” osiągnie 100%.

Po uruchomieniu widoczne są elementy wspólne dla obu trybów pracy:

• Nauka / Test umiejętności – zakładki przełączające tryb pracy symulatora.
• Instrukcja – przycisk otwierający skróconą pomoc bezpośrednio w symulatorze.
• Pokaż widok skali – przybliża i eksponuje tarczę czujnika, niezależnie od widoku całego narzędzia.
• Suwak powiększenia (0,75x–2,0x) – reguluje poziom przybliżenia modelu na ekranie.
• Menu ☰ / Opcje ▼ – rozwijane menu z dodatkowymi ustawieniami (opisane w sekcji „Opcje i możliwości dodatkowe”).
• Przełącznik języka (🇵🇱 PL / 🇬🇧 EN / 🇩🇪 DE) – zmienia język interfejsu symulatora.

Tryb Nauka

Tryb Nauka służy do swobodnego, nieograniczonego czasowo ćwiczenia odczytu. Działa w prostym cyklu:

1. Kliknij 🎲 Losuj pomiar – symulator ustawi trzpień czujnika i wskazówki tarczy w losowym położeniu.
2. Odczytaj wynik z tarczy głównej i licznika obrotów (patrz sekcja „Jak odczytać wynik” poniżej).
3. Wpisz odczytaną wartość w polu „Wartość odczytana z modelu”.
4. Kliknij ✓ Sprawdź, aby zweryfikować poprawność odpowiedzi.
5. Pasek „Postęp w nauce” pokazuje skuteczność kolejnych prób – im więcej poprawnych odczytów, tym wyższy wynik.

Jak odczytać wynik na czujniku zegarowym

Czujnik zegarowy odczytuje się na podstawie dwóch wskazań: dużej tarczy głównej (wskazówka długa) oraz małej tarczy licznika pełnych obrotów (wskazówka krótka). Typowa dokładność odczytu tego typu narzędzia to 0,01 mm:

1. Odczytaj na małej tarczy (liczniku obrotów), na którą pełną kreskę wskazuje krótka wskazówka – każda kreska oznacza zwykle 1 mm pełnego przesunięcia trzpienia.
2. Odczytaj na dużej tarczy, przy której kresce zatrzymała się długa wskazówka – każda kreska oznacza zwykle 0,01 mm.
3. Numer kreski dużej tarczy pomnóż przez 0,01 mm, a numer kreski małej tarczy przez 1 mm.
4. Zsumuj obie wartości, aby otrzymać wynik końcowy (np. licznik obrotów: 3 mm, duża tarcza: kreska nr 27 → 0,27 mm; wynik: 3,27 mm).

Ręczna regulacja elementów narzędzia

• Dwuklik na ruchomych elementach modelu (np. na trzpieniu czujnika) pozwala ręcznie ustawić jego położenie, tak jak w prawdziwym narzędziu.
• Panel ⚙ Ustaw → „Ustaw zadaną wartość” pozwala wpisać dowolną liczbę – wskazówki czujnika ustawią się dokładnie na tej pozycji. To wygodny sposób, aby zobaczyć, jak na tarczy wygląda konkretna, wybrana przez siebie wartość.
• Dwuklik na dużej tarczy (tryb wstępnego ustawienia tarczy) pozwala na realizację wstępnego ustawienia czujnika, błędne ustawienie utrudnia odczyt. Opcja do przetestowania i obserwacji jak durze znaczenia dla poprawności pomiarów ma prawidłowa wstępna regulacja ustawień czujnika

Opcje i możliwości dodatkowe

Menu ⚙ Opcje pozwala dopasować sposób pracy z symulatorem i poziom trudności:

Menu Opcje zawiera w większości te same funkcje, co w pozostałych symulatorach z Wirtualnego Laboratorium (mikrometr, suwmiarki noniuszowe) – dzięki temu uczniowie poznający kilka narzędzi korzystają ze spójnego, znanego już interfejsu.

Tryb Test umiejętności

Tryb Test umiejętności to sprawdzian z zapisem wyników i ograniczeniem czasowym. Aby go rozpocząć:

1. Przejdź do zakładki Test umiejętności.
2. Uzupełnij formularz „🧠 Test umiejętności – Konfiguracja i dane ucznia”:
   • 👤 Imię i 👤 Nazwisko – dane zapisywane razem z wynikiem (podawane opcjonalnie).
   • ⏱️ Czas trwania (s) – limit czasu na cały test.
   • 🎲 Liczba losowań – liczba pomiarów (zadań) w teście.
3. Kliknij ▶ Rozpocznij test i rozwiązuj kolejne pomiary do końca wyznaczonego czasu.

Wyniki, historia i eksport do PDF

• 📄 Pobierz PDF („Eksportuj wynik PDF”) generuje plik z wynikiem, który można zapisać lub przesłać.
• 📊 Sprawdź wyniki (nowa karta) otwiera podgląd zapisanych wyników w nowej karcie przeglądarki.

Najczęstsze pytania (FAQ)

Informacje dla nauczyciela

• Skonfiguruj Test umiejętności, ustawiając liczbę losowań i czas trwania odpowiedni do poziomu grupy – na start lepiej sprawdzi się mniejsza liczba zadań i dłuższy czas.
• Dla klas rozpoczynających temat czujnika zegarowego włącz „Test wyboru A, B, C, D”; w kolejnych lekcjach przejdź do wpisywania wartości ręcznie.
• Zwróć uwagę uczniów, że odczyt czujnika zegarowego wymaga jednoczesnego sprawdzenia dużej tarczy i licznika obrotów – pominięcie licznika to najczęstsze źródło błędów.
• Poproś uczniów o przesłanie wyniku w formie PDF (przycisk „Pobierz PDF”) jako potwierdzenia wykonania zadania.
• Wyniki poszczególnych uczniów możesz sprawdzić przez „📊 Sprawdź wyniki (nowa karta)”.

Informacje dla ucznia

• Przed przystąpieniem do Testu umiejętności przećwicz odczyt w trybie Nauka – bez limitu czasu i bez oceny.
• Pamiętaj, aby zawsze sprawdzić zarówno dużą tarczę, jak i licznik pełnych obrotów – pominięcie jednego z nich zmienia wynik o całe milimetry.
• Wpisz swoje imię i nazwisko w formularzu testu – wynik zostanie zapisany pod Twoimi danymi.
• Po zakończeniu testu pobierz wynik w PDF i prześlij go nauczycielowi, jeśli o to poprosi.
• Jeśli masz wątpliwości co do odczytu, skorzystaj z powiększenia (0,75x–2,0x) oraz przycisku „Pokaż widok skali”.

Instrukcja dotyczy symulatora „Czujnik zegarowy” z Wirtualnego Laboratorium AdWerte.
