Watomierz

Instrukcja obsługi watomierza analogowego

• Czym jest symulator
• Uruchomienie i podstawy interfejsu
• Tryb Nauka
• Jak odczytać wynik na watomierzu
• Ręczna regulacja wskazówki
• Opcje i możliwości dodatkowe
• Tryb Test umiejętności
• Wyniki, historia i eksport do PDF
• Najczęstsze pytania (FAQ)
• Informacje dla nauczyciela
• Informacje dla ucznia

Czym jest symulator

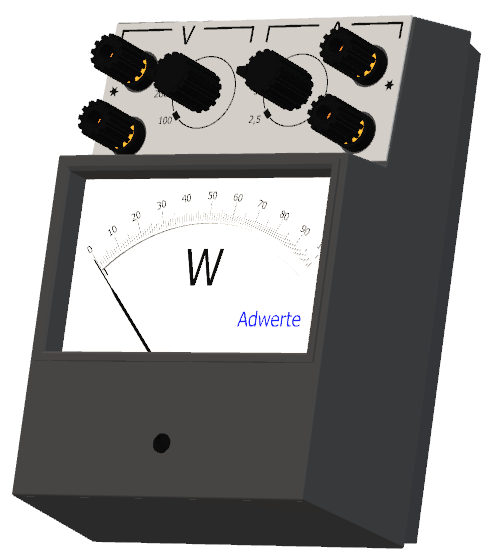

Symulator „Watomierz” to wirtualny odpowiednik analogowego przyrządu pomiarowego służącego do pomiaru mocy elektrycznej. Pozwala ćwiczyć odczyt wartości ze skali podziałowej wskazywanej przez wychylającą się wskazówkę, bez konieczności posiadania fizycznego miernika. Ma dwa tryby pracy: Nauka (swobodne ćwiczenie odczytu) oraz Test umiejętności (sprawdzian z zapisem i eksportem wyników).

Uruchomienie i podstawy interfejsu

1. Kliknij przycisk ▶ Uruchom symulator na ekranie powitalnym.
2. Na komputerze zalecane jest przejście w tryb pełnoekranowy (ikona ⛶) – ułatwia to precyzyjny odczyt skali.
3. Na telefonie lub tablecie pojawi się komunikat z prośbą o obrót urządzenia do trybu poziomego – warto z niego skorzystać, ekran roboczy jest wtedy czytelniejszy.
4. Poczekaj, aż pasek „Ładowanie modelu…” osiągnie 100%.

Po uruchomieniu widoczne są elementy wspólne dla obu trybów pracy:

• Nauka / Test umiejętności – zakładki przełączające tryb pracy symulatora.
• Instrukcja – przycisk otwierający skróconą pomoc bezpośrednio w symulatorze.
• Pokaż widok skali – przybliża i eksponuje skalę podziałową miernika, niezależnie od widoku całego urządzenia.
• Suwak powiększenia (0,75x–2,0x) – reguluje poziom przybliżenia modelu na ekranie.
• Menu ☰ / Opcje ▼ – rozwijane menu z dodatkowymi ustawieniami (opisane w sekcji „Opcje i możliwości dodatkowe”).
• Przełącznik języka (🇵🇱 PL / 🇬🇧 EN / 🇩🇪 DE) – zmienia język interfejsu symulatora.

Tryb Nauka

Tryb Nauka służy do swobodnego, nieograniczonego czasowo ćwiczenia odczytu. Działa w prostym cyklu:

1. Kliknij 🎲 Losuj pomiar – symulator ustawi wskazówkę watomierza w losowym położeniu na skali.
2. Odczytaj wynik ze skali podziałowej (patrz sekcja „Jak odczytać wynik” poniżej).
3. Wpisz odczytaną wartość w polu „Wartość odczytana z modelu”.
4. Kliknij ✓ Sprawdź, aby zweryfikować poprawność odpowiedzi.
5. Pasek „Postęp w nauce” pokazuje skuteczność kolejnych prób – im więcej poprawnych odczytów, tym wyższy wynik.

Jak odczytać wynik na watomierzu

Watomierz analogowy odczytuje się na podstawie jednej skali podziałowej i wychylenia wskazówki:

1. Sprawdź jednostkę i ustawienie przełączników prądu (I) oraz napięcia (U) na tabliczce zaciskowej watomierza
2. Oblicz jednostkę i zakres skali widoczny na tarczy urządzenia (np. W lub kW).
3. Ustal wartość jednej działki (odległości między dwiema sąsiednimi kreskami) – wynika ona z liczby podziałek na całej skali i jej zakresu maksymalnego.
4. Odczytaj, przy której kresce zatrzymała się wskazówka. Jeśli wskazówka znajduje się pomiędzy kreskami, oszacuj wartość proporcjonalnie do odległości od najbliższych podziałek.
5. Pomnóż numer kreski przez wartość jednej działki, aby otrzymać odczytany wynik w odpowiedniej jednostce (np. 12 działek × 5 W = 60 W).

Ręczna regulacja wskazówki

• Dwuklik na wskazówce modelu pozwala ręcznie ustawić jej położenie na skali.
• Panel ⚙ Ustaw → „Ustaw zadaną wartość” pozwala wpisać dowolną liczbę – wskazówka watomierza ustawi się dokładnie w odpowiadającym jej położeniu. To wygodny sposób, aby zobaczyć, jak na skali wygląda konkretna, wybrana przez siebie wartość mocy.
• Strojenie watomierza dodatkowa funkcja która pozwala ustawić watomierz przed rozpoczęciem pracy (nawiązanie do fizycznego przyrządu pomiarowego). Zaznaczenie funkcji strojenie watomierza wymaga dwukliku na śrubę regulacyjną i odpowiedni obrót jej myszką.

Opcje i możliwości dodatkowe

Menu ⚙ Opcje pozwala dopasować sposób pracy z symulatorem i poziom trudności:

Menu Opcje zawiera w większości te same funkcje, co w pozostałych symulatorach z Wirtualnego Laboratorium (amperomierz, mikrometr, suwmiarki noniuszowe, czujnik zegarowy) – dzięki temu uczniowie poznający kilka narzędzi korzystają ze spójnego, znanego już interfejsu.

Tryb Test umiejętności

Tryb Test umiejętności to sprawdzian z zapisem wyników i ograniczeniem czasowym. Aby go rozpocząć:

1. Przejdź do zakładki Test umiejętności.
2. Uzupełnij formularz „🧠 Test umiejętności – Konfiguracja i dane ucznia”:
   • 👤 Imię i 👤 Nazwisko – dane zapisywane razem z wynikiem (dane opcjonalne).
   • ⏱️ Czas trwania (s) – limit czasu na cały test.
   • 🎲 Liczba losowań – liczba pomiarów (zadań) w teście.
3. Kliknij ▶ Rozpocznij test i rozwiązuj kolejne pomiary do końca wyznaczonego czasu.

Wyniki, historia i eksport do PDF

• 📄 Pobierz PDF („Eksportuj wynik PDF”) generuje plik z wynikiem, który można zapisać lub przesłać.
• 📊 Sprawdź wyniki (nowa karta) otwiera podgląd zapisanych wyników w nowej karcie przeglądarki.

Najczęstsze pytania (FAQ)

Informacje dla nauczyciela

• Skonfiguruj Test umiejętności, ustawiając liczbę losowań i czas trwania odpowiedni do poziomu grupy – na start lepiej sprawdzi się mniejsza liczba zadań i dłuższy czas.
• Dla klas rozpoczynających temat pomiarów elektrycznych włącz „Test wyboru A, B, C, D”; w kolejnych lekcjach przejdź do wpisywania wartości ręcznie.
• Zwróć uwagę uczniów na konieczność sprawdzenia jednostki i zakresu skali przed odczytem – to najczęstsze źródło błędów przy miernikach analogowych.
• Poproś uczniów o przesłanie wyniku w formie PDF (przycisk „Pobierz PDF”) jako potwierdzenia wykonania zadania.
• Wyniki poszczególnych uczniów możesz sprawdzić przez „📊 Sprawdź wyniki (nowa karta)”.

Informacje dla ucznia

• Przed przystąpieniem do Testu umiejętności przećwicz odczyt w trybie Nauka – bez limitu czasu i bez oceny.
• Zawsze sprawdzaj jednostkę (W lub kW) i wartość jednej działki na skali, zanim wpiszesz wynik – to najczęstszy błąd przy odczycie watomierza.
• Wpisz swoje imię i nazwisko w formularzu testu – wynik zostanie zapisany pod Twoimi danymi.
• Po zakończeniu testu pobierz wynik w PDF i prześlij go nauczycielowi, jeśli o to poprosi.
• Jeśli masz wątpliwości co do odczytu, skorzystaj z powiększenia (0,75x–2,0x) oraz przycisku „Pokaż widok skali”.

Instrukcja dotyczy symulatora „Watomierz” z Wirtualnego Laboratorium AdWerte.
